LOW FLOW RANGE – FOUR PORT VERSION – THREE INLET PORTS – ONE OUTLET PORT

Instalación y Operación

Distribución segura de múltiples líneas

La válvula de cierre de 4 vías está diseñada para sistemas de distribución de gases de alta pureza mediante conexiones de compresión. Su configuración permite controlar el flujo entre múltiples líneas de suministro, ofreciendo una excelente hermeticidad y máxima seguridad en aplicaciones industriales y de laboratorio.

Recomendaciones de instalación

• ✔️ Verificar que todos los componentes estén completamente limpios.
• ✔️ Eliminar residuos o contaminación en las tuberías antes del montaje.
• ✔️ Utilizar únicamente herramientas apropiadas para la instalación.
• ✔️ Purgar la línea con gas inerte cuando la aplicación lo requiera.
• ✔️ Realizar pruebas de presión y estanqueidad antes de iniciar la operación.
• ✔️ La instalación debe ser realizada únicamente por personal calificado.

Puesta en marcha

• ✔️ Verificar la compatibilidad del gas, presión y material de la válvula.
• ✔️ Comprobar el estado de todas las conexiones y la ausencia de contaminación.

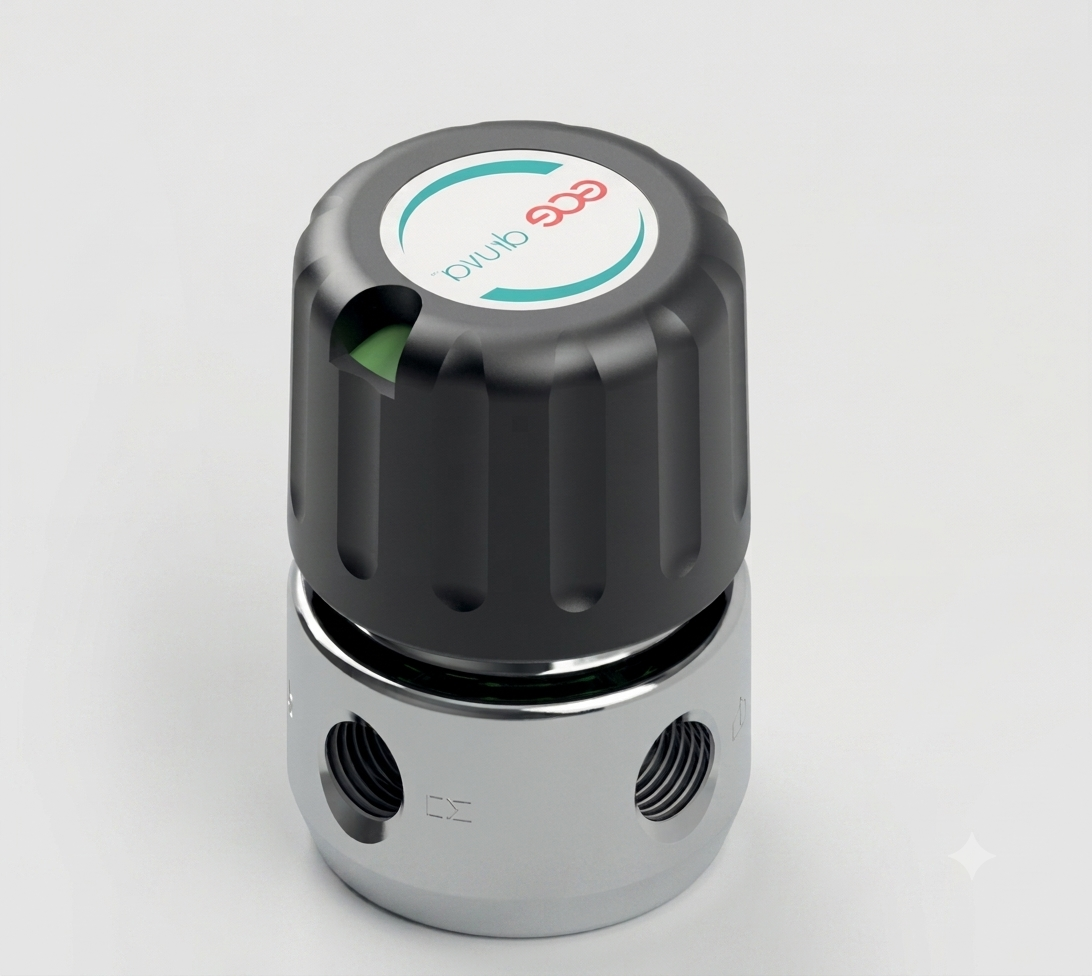

• ✔️ Iniciar con la válvula cerrada (indicador rojo).
• ✔️ Abrir lentamente hasta visualizar el indicador verde.
• ✔️ Confirmar la ausencia de fugas y verificar el correcto funcionamiento de todas las líneas conectadas.
• ✔️ Se recomienda revisar diariamente la estanqueidad de la válvula.

Mantenimiento y Seguridad

Distribución confiable para aplicaciones críticas

Operación segura

• ✔️ Abrir siempre la válvula de forma lenta y controlada.
• ✔️ No exceder la presión máxima de trabajo de 300 bar.
• ✔️ No operar la válvula si presenta daños o fugas.
• ✔️ Realizar inspecciones periódicas para garantizar un funcionamiento seguro.

Mantenimiento recomendado

• Semanal: Inspección visual de todos los componentes.
• Anual: Verificación funcional, pruebas de estanqueidad, revisión de etiquetas y control de corrosión.
• Cada 10 años: Reemplazo de componentes de desgaste y revisión general del conjunto.
• Vida útil: Componentes internos certificados para aproximadamente 2.000 ciclos de operación.

Beneficios principales

• ✔️ Permite la distribución segura del gas entre múltiples líneas.
• ✔️ Excelente hermeticidad gracias al diafragma metálico Elgiloy.
• ✔️ Ideal para paneles de distribución y manifolds de gases especiales.
• ✔️ Compatible con gases de alta pureza, inertes, inflamables y aplicaciones industriales críticas.
• ✔️ Apta para atmósferas explosivas (ATEX Zona 1 y Zona 2).
• ✔️ Diseño compacto para instalaciones con espacio reducido.
• ✔️ Materiales resistentes a la corrosión para una mayor durabilidad.
• ✔️ Bajo mantenimiento y larga vida útil.
• ✔️ Cumple con normas internacionales de seguridad y calidad.
